測試探針配件 ——繞線筆的用法

在測試探針的使用過程中，是離開不了接線這個問題，但是各式各樣的探針都是不帶線的，那我們就要使用一個測試探針配件，來更好的使用和發揮探針的作用，那么借助繞線筆可以更好的使探針跟線的連接，從而方便使用。

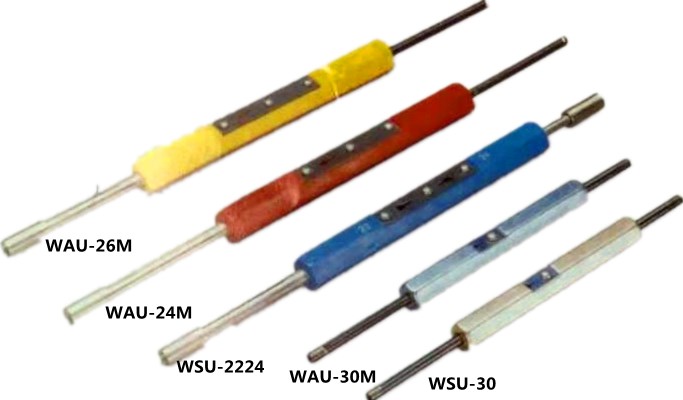

繞線筆選型

WSU-2224專為22-24號線設計，繞接與0.030“*0.060”（0.76*1.52mm）及0.45“（1.14mm）方型之端子上”

WSU-24M專為24號線“避震”繞線法繞接在較短小的端子上而設計，就如WSU-2224

WSU-26M專為26號線“避震”繞接法繞接在較短小而設計，就如WSU-2224，WSU-24M，WSU-30M專為30號線之一般型及避震功能繞線法設計繞接在0.025“（0.63mm）之方型端子上”

型號	線徑		端子孔直徑		端子孔深度		外徑
型號	AWG	MM	INCHES	MM	INCHES	MM	INCHES	MM
WSU-2224	22-24	0.65-0.50	.075	1.9	1.50	38.1	.213	5.4
WSU-24M	24	0.50	.075	1.9	1.50	38.1	.213	5.4
WSU-26M	26	0.40	.075	1.9	1.50	38.1	.213	5.4
WSU-30	30	0.25	.036	0.91	1.50	38.1	.213	3.18
WSU-30M	30	0.25	.036	0.91	1.50	38.1	.213	3.18

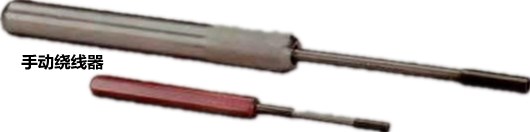

手動繞線筆

以非機械式操作為主干而設計，是精密而耐用的繞線器，可以用手操作制造完美的繞接點。在偶爾進行繞接或不能用機械式繞線哦工具的情形下，這是最理想，最精巧和最方便的繞接工具。無需長久聯系，既能熟練地用本繞線器制造緊密的完美繞接點。

手動繞線筆
